2、工作原理:
微震探測生命系統是在車輛內部藏匿有人時,藏匿者的心臟會產生有節律的跳動,此震動會傳遞到車輛的懸掛、車廂底部等位置,通過連接傳感器和被測車輛,將此震動采集并通過數據線纜傳遞回?cái)?shù)據分析設備,軟件進行分析后,分析軟件運算范圍精確集中在心臟跳動的頻率范圍內,以這種震動分析為基礎,在顯示終端上可明確顯示是否有人存在,并伴隨聲音/紅綠可視化報警。
3、操作界面:

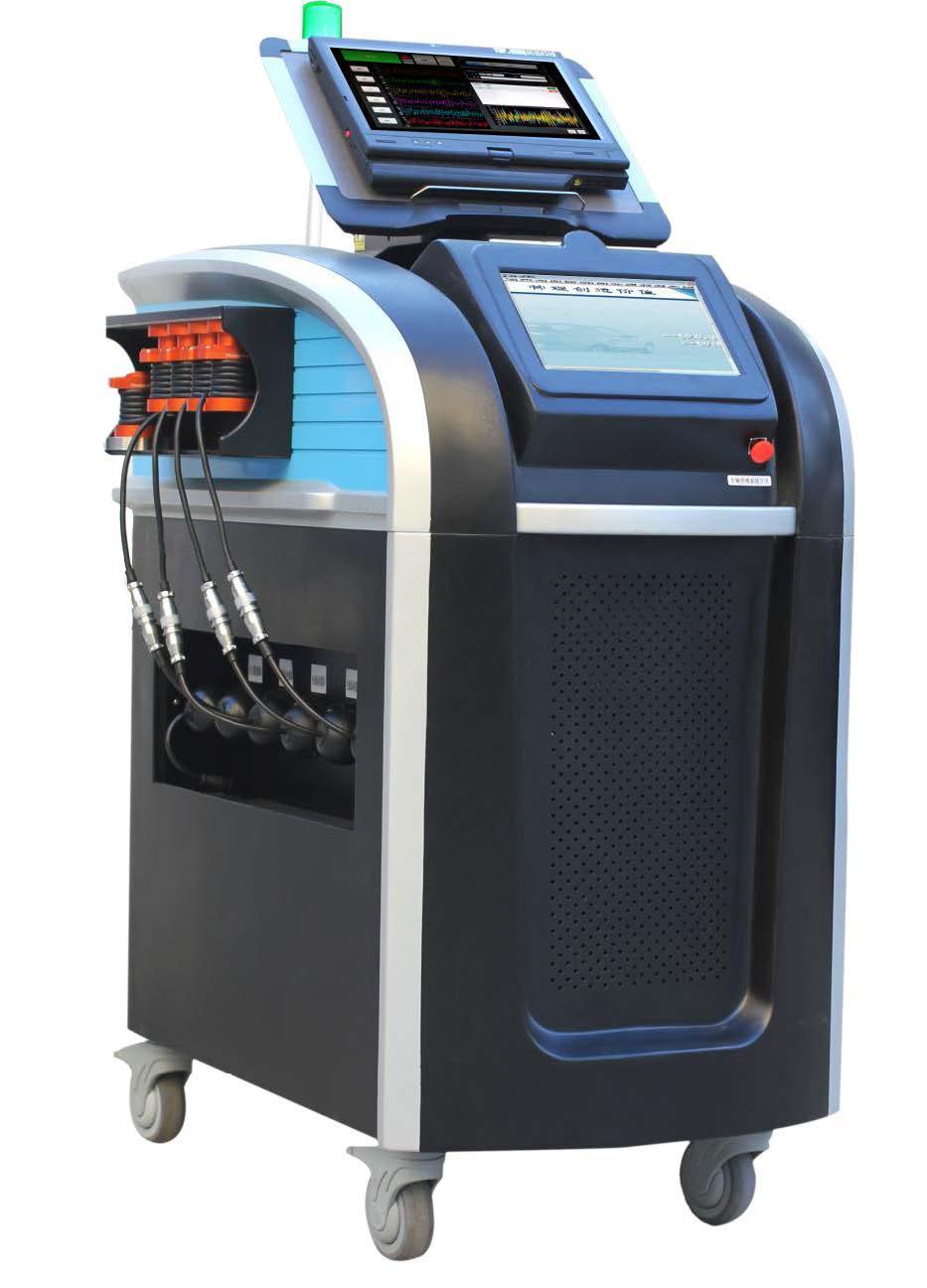

4、系統配置:
| 名稱 | 作用 |
| 專用觸摸屏 | 設備操作及傳感器數據收集中心 |
| 車輛檢測系統處理主機 | 傳感器數據處理中心 |
| 車輛傳感器探頭① | 車輛震動采集探頭① |
| 車輛傳感器探頭② | 車輛震動采集探頭② |
| 車輛傳感器探頭③ | 車輛震動采集探頭③ |
| 車輛傳感器探頭④ | 車輛震動采集探頭④ |
| 地震傳感器探頭 | 環境震動采集探頭 |
| 風力傳感器探頭 | 風噪震動采集探頭 |
檢測車輛示意圖

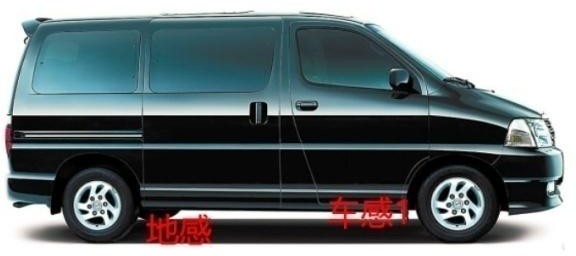

1、小車

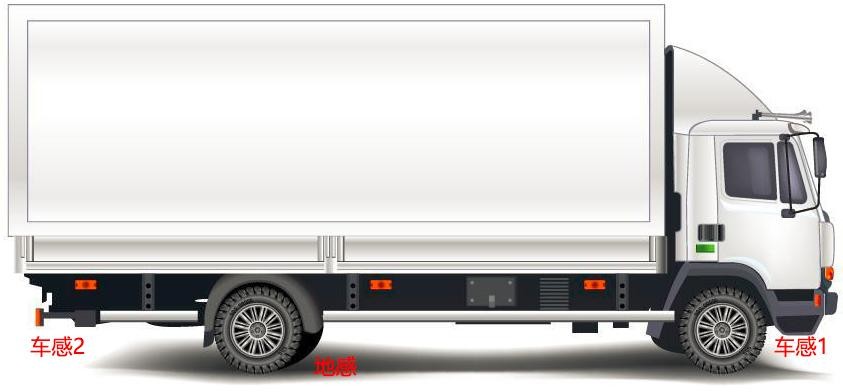

2、箱式貨車

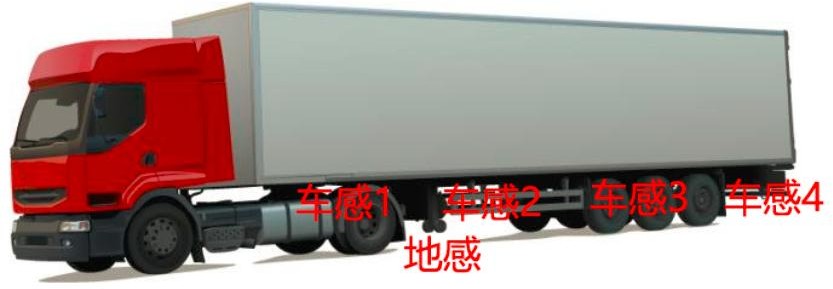

3、大卡車

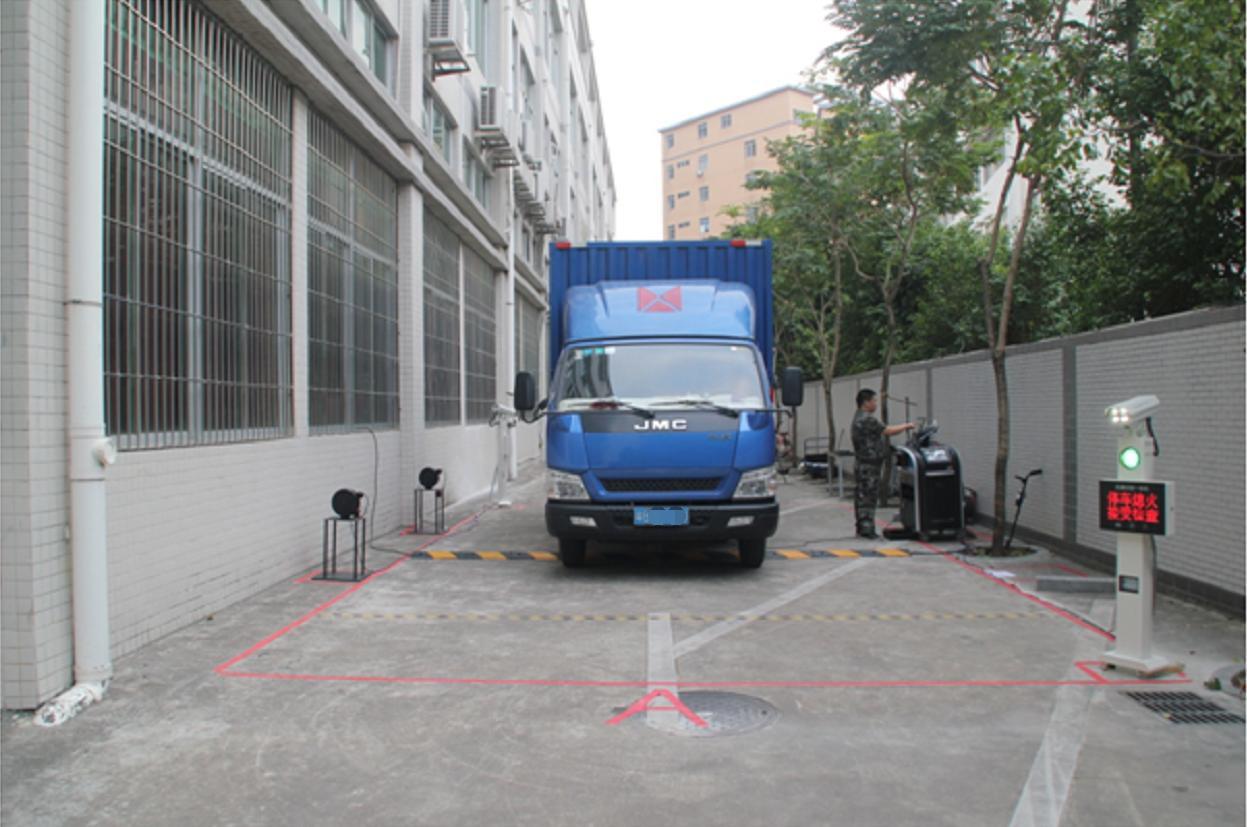

效果圖1

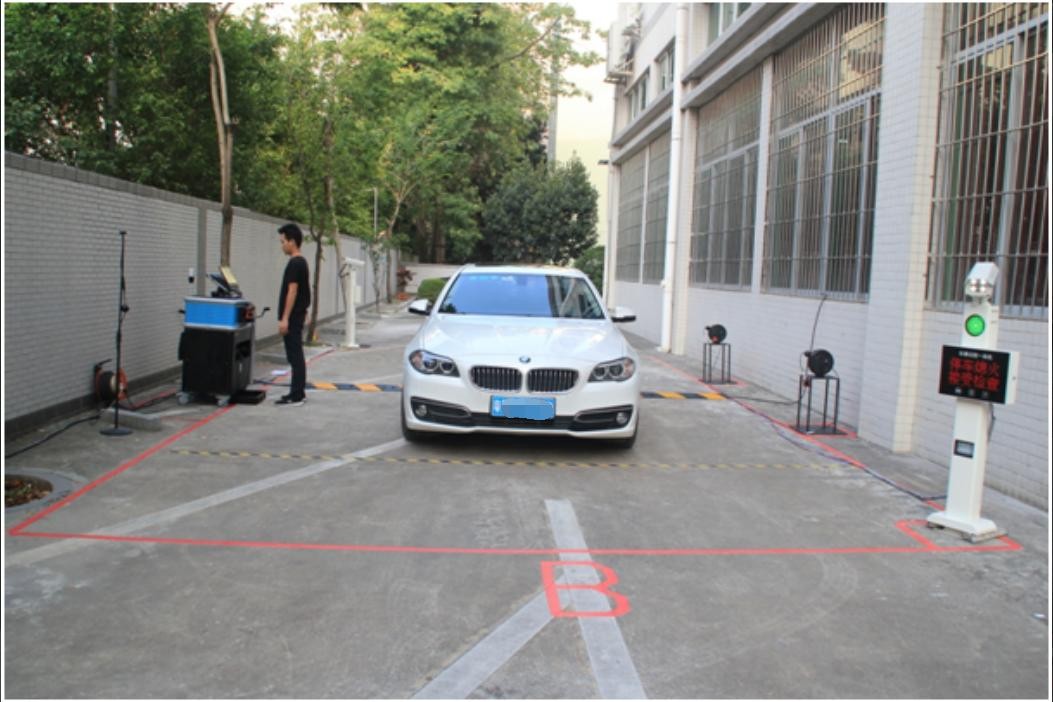

效果圖2
